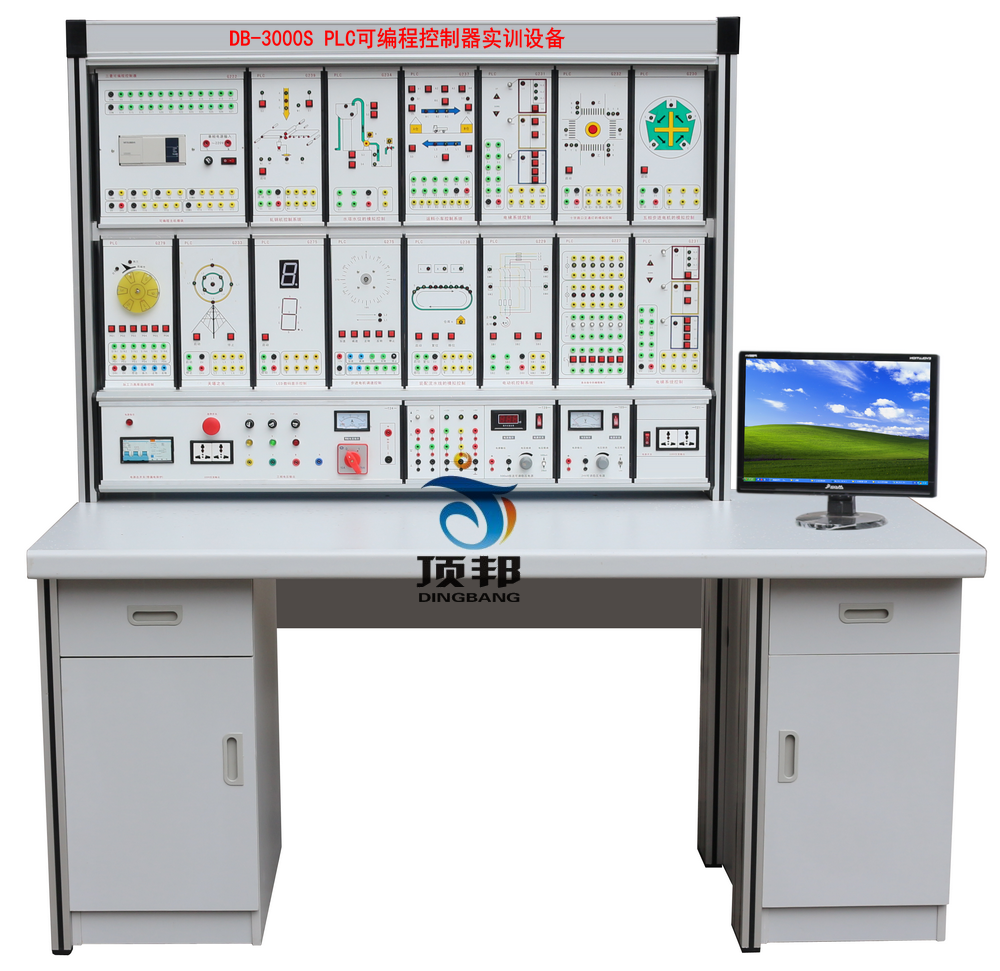

DB-3000S PLC可编程控制器实训设备


1 概述
本实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。实验内容包括有PLC编程方法、指令系统、模拟量控制、联网通信等。符合大专院校机电一体化、电气自动化、自动控制、工业自动化、应用电子、计算机应用及其他相关专业的《PLC可编程控制器技术开发与应用实践》、《可编程控制器原理及其应用》、等课程的教学要求。还可增配网络通信模块,使PLC与PC机组成网络,实现数据的相互传递。


PLC可编程控制器实训设备


2:技术性能
2.1:输入电压:三相五线制 380 V(1±10%)50 Hz;
2.2:工作环境:环境温度为:-5℃~+40℃;
2.3:装置容量:<1KVA;
2.4:安全保护:漏电动作电流≤30mA 过流保护、熔断器保护;
2.5:外形尺寸:1650mm×660mm×1740mm
3:实训装置的基本配置及功能
本实训装置由实训桌、实训挂箱、实训器材等组成。
3.1:实训桌
3.1.1:实训桌主体结构采用铝合金刻模而成。
3.1.2:存贮柜:放置工具及电脑主机。尺寸为:350mm×490mm×700mm。左右各1个。
3.1.3:桌面:为防火、防水、耐磨高密度板,造型美观大方,坚固耐用,前部厚度为50mm。
3.1.4:防尘装置及标题架:标题架由铝合金、装置型号、厂址、服务电话组成,可自由拆卸,尺寸为1230mm×140mm×80mm;实验台在使用时,防尘装置可卷到标题架内,实验台未在使用时,防尘装置可把实验模块全部保护。
3.2:功能模块
3.2.1:功能模块可脱离实验台单独作为一个实验仪器使用,方便老师移动到教学地点,给学生最直观的感觉。
3.2.2:三相电源实验仪器:外部以采用3mm铝合金长方体为主体结构,尺寸为:600mm×160mm×165mm,三相380V输出、交直流220V输出,带漏电保护,每相带有保险装置,均有指示灯指示,设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等,可脱离实验装置单独做为一个实验仪器使用。独立编号:T24
3.2.3:混合电压输出实验仪器:外部以采用3mm铝合金长方体为主体结构,大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种,24V直流稳压可调输出,指针电表指示,设有正负极提示LED,防止电源极性接反;0~240V交流输出,又可作双9V、双12V、双18V输出。可脱离实验台单独作为一个实验仪器使用.独立编号T08
3.2.4:市电插座输出:外部以采用3mm铝合金长方体为主体结构,大小为300mm×160mm×165mm。六孔220V插座。独立开关控制。可脱离实验台单独作为一个实验仪器。使用独立编号T22
3.2.5:以上实验仪器可自由拼接成一个实验仪器,要求高度宽度一致,整体排成一字,厂家要承诺提供电源的升级换代
3.3: 实验模块
3.3.1:PLC主机模块:外部以采用3mm铝合金长方体为主体结构,大小为300mm×300mm×110mm。采用FX1N-40MR,配备485网络,输入输出接口引至面板,电源独立开关控制。接口采用四种不同颜色。采用独立模块,带有独立编号.
3.3.2:指令编程模块:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×110mm。 有5个大指示灯的红色黄色绿色白色各不少于3个,按钮不少于8个开关不8个输入输出借口全部引至面板,接口采用四种不同颜色。采用独立模块,带有独立编号。
3.3.3:四节传送带的控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.3.4:电动机的自动控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.3.5:五相步进电机控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.3.6:多层电梯的控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于20个)
3.3.7:十字路口交通灯:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于12个)
3.3.8:天塔之光的控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于14个)
3.3.9:水塔自动供水:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于10个)
3.3.10:液体混合控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于14个)
3.3.11:机械手控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于15个)
3.3.12:装配流水线:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于12个)
3.3.13:轧钢机控制:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于12个)
3.3.14:运料小车:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,面板颜色为彩色,至少3种颜色以上,接口插座采用四种不同颜色。采用独立模块,带有独立编号。(输入输出接口不少于19个)
3.3.15:LED数码显示:外部以采用3mm铝合金长方体为主体结构,大小为150mm×300mm×100mm,接口插座采用四种不同颜色。采用独立模块,带有独立编号。
3.4:实训器件
3.4.1:提供PLC实验说明书1份;
3.4.2:提供实训导线1套;
3.5:软件
3.5.1:提供三菱编程软件GX 编程环境和FXGPWIN_C。
3.5.1:提供仿真软件。
3.5.2:提供三菱PLC学习软件FX-TRN-BEG-C。
3.5.3:提供程序示例。
3.5.4:提供组态工控软件。可组成1:N工控局域网。
3.5.5:提供组态源代码。
3.5.6:提供PLC学习课件PPT。
4:实验项目
4.1:PLC实验项目
4.1.1:基本指令的编程模块
4.1.2:四节传送带模块
4.1.3:电动机的自动控制模块
4.1.4:步进电机的PLC控制模块
4.1.5:多层电梯控制模块
4.1.6:十字路口交通灯的PLC控制模块
4.1.7:天塔之光的实验挂箱模块
4.1.8:水塔自动供水的PLC控制模块
4.1.9:液体混合装置的实验模块
4.1.10:运料小车控制模拟模块
4.1.11:装配流水线模块
4.1.12:轧钢机控制模块
4.1.13:数码显示控制实验
4.1.14:机械手
4.1.15:并行链接实验
4.1.16:N:N实验
5:配置清单


序号配置名称规格/型号数量备注
1

主体框架铝合金1套详见方案3.1.1
2储藏柜木质2只详见方案3.1.2
3桌面
1套详见方案3.1.3
4标题架及防尘帘幕
1套详见方案3.1.4
5


三相电源实验仪器T241只详见方案3.2.2
6混合电压实验仪器T081只详见方案3.2.3
7市电插座输出T221只详见方案3.2.4
8




PLC主机挂箱G2221只详见方案3.3.1
9基本指令挂箱G2271只详见方案3.3.2
10四节传送带G2281只详见方案3.3.3
11电动机控制G2291只详见方案3.3.4
12步进电机控制G2301只详见方案3.3.5
13电梯控制系统G2311只详见方案3.3.6
14十字路口交通灯G2321只详见方案3.3.7
15天塔之光G2331只详见方案3.3.8
16水塔自动供水G2341只详见方案3.3.9
17液体混合装置G2351只详见方案3.3.10
18机械手模块G2361只详见方案3.3.11
19运料小车G2371只详见方案3.3.12
20装配流水线G2381只详见方案3.3.13
21轧钢机G2391只详见方案3.3.14
22数码显示G2751只详见方案3.3.15
23实训
器件
实验指导书及导线DB-3000S1套详见方案3.4
24实验导线DB-3000S
25光盘软件
1个详见方案3.5
