背负式玉米联合收获机在线检测综合实训台

背负式玉米联合收获机在线检测综合实训台
[名称]:背负式玉米联合收获机在线检测综合实训台
[规格型号]:DB-5217
[产品价格]:
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

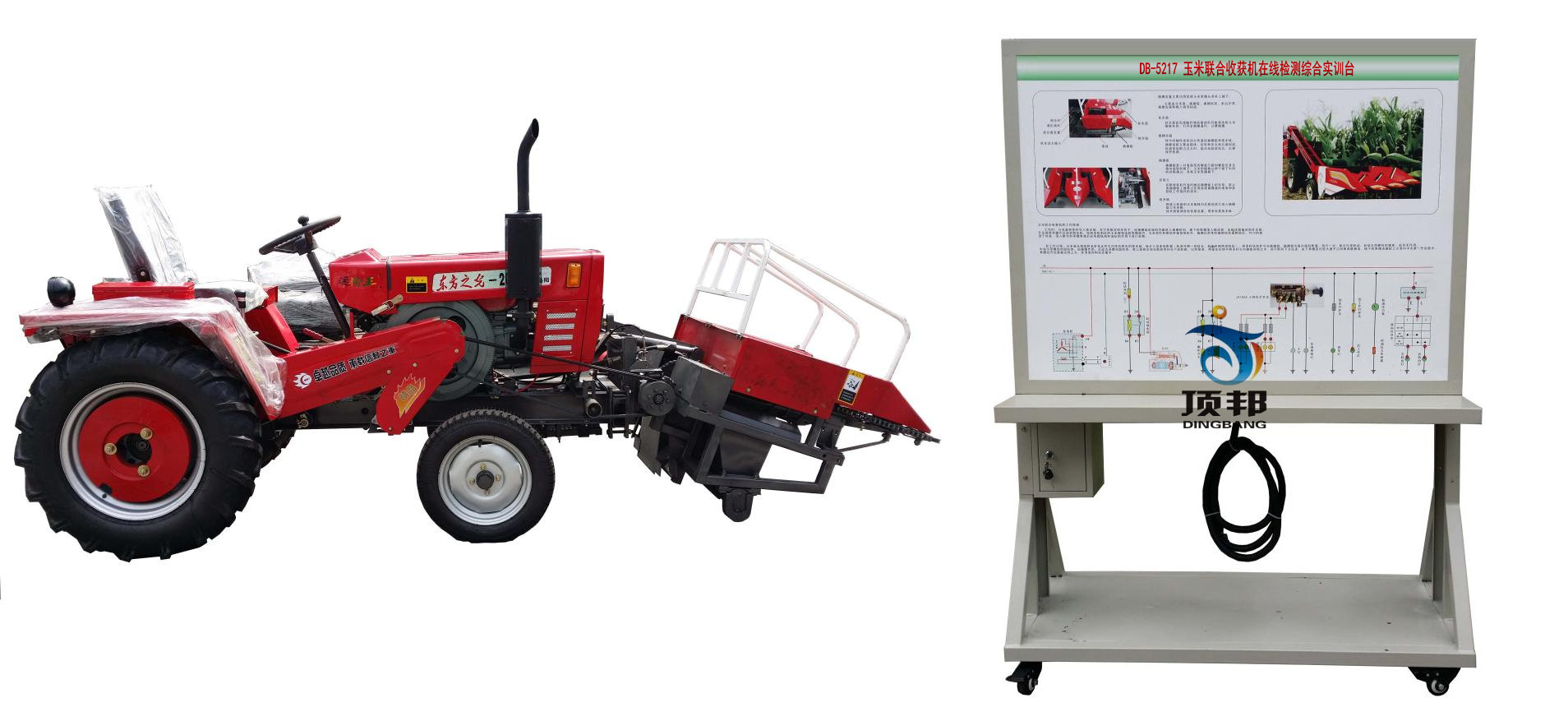

玉米联合收获机在线检测综合实训台

一、实验实训整车
本实训全新4YB-2背负式玉米收割机整车以原车为基础、配合教学实训排故示教板,了解设置整个整车故障排除。了解整车结构原理以及构造组成。整车无损坏,各系统功能正常。
主机指标:
全新4YB-2背负式玉米收割机 /两行青储玉米联合收获机(动力:18马力)。


项目 性能参数 项目 性能参数
机器型号 4YB-2 籽粒损失 ≤2%
机器型式 悬挂式玉米收割机 籽粒破碎率 ≤1%
配套动力 18马力 切碎长度合格率 ≥90%
收获行数 2行 茎杆粉碎还田型式 旋切式
作业幅度 行距50-80厘米 穗箱容积 0.96立方米
作业效率 3-5亩/小时 整机重量 600公斤
果穗损失率 ≤3%收获机 外形尺寸(长x宽x高) 45001300x2650(mm)
二、整车电控系统实训台(1套)
1、整车电控系统实训台功能:
(1)整车电控系统实训台用于整车电控系统的教学与实训,包含整车电控系统部分:发动机电控系统、灯光与车身电器系统;
(2)测量面板:面板上的电路图完全根据原厂电路图设计,安装4mm测点,可进行电控系统信号测量与分析;
(3)故障设置系统:可以进行多种类型故障设置与故障模拟,包括断路、短路、间歇性故障、信号不准等;
(4)各系统正常运行,保留完整的动力传动系统及控制系统。
(5)检测操作台通过航空插头和连接电缆与整车连接,保持原车所有功能。可拆除检测操作台,整车可正常行驶。
(6)可移动“检测操作台”,可分别进行各控制系统的检测实训。
(7)检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板UV平板喷绘有永不褪色的彩色电路图;学员可直观对照电路图和原车系统实物,认知和分析各控制系统的工作原理。
(8)检测操作台面板上安装有检测端子,可直接在面板上进行原车电器电控系统的检测实训。
(9)可实现整车保养与维护操作。
(10)可实现整车拆装和真车工况演示。
(11)检测操作台底座部分采用钢性结构焊接,台架表面采用烤漆工艺,带万向自锁脚轮装置。
三、设备配置

序号 名 称 规格型号 单位 数量
1 背负式玉米收割机 4YB-2 1
 2 整车电控系统实训台 包含测量面板,故障设置系统,信号模拟系统 1
3 专用全套线缆 能实现实训台与整车电控电器系统对接 1
4 教学板台架 1240*650*1700mm 1
5 说明书   1
