液体动压滑动轴承实验台

液体动压滑动轴承实验台
[名称]:液体动压滑动轴承实验台
[规格型号]:DBHD-C
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

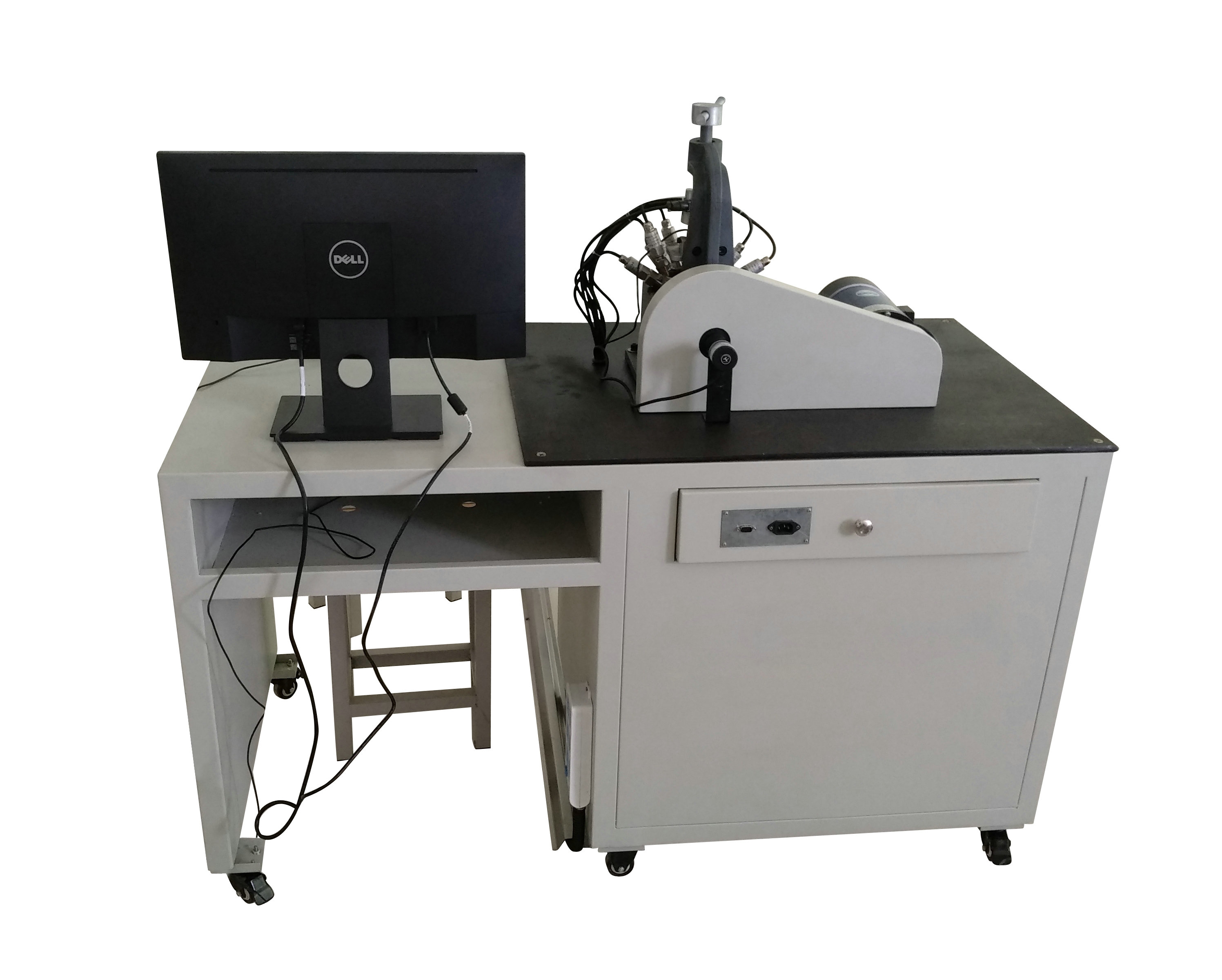

DBHD-C 液体动压滑动轴承实验台
液体动压滑动轴承实验台

一、主要技术参数:
1、实验轴瓦 内径d=60mm 长度 L=110mm
2、加载范围 0-1000N(100㎏)
3、摩擦力传感器量程 50N(5㎏)
4、压力传感器量程 0-0.6Mpa
5、加载传感器量程 2000N(200㎏)
6、主轴调速范围 2-400rpm、测速精度:±1转/分。
7、直流电机功率 500W
8、外形尺寸 650×450×460mm
9、重 量 52㎏
二、基本配置:
1、调速电动机1个;
2、管路压力传感器8个,载荷传感器1个,测力传感器1个,光电位移传感器1套。
3、弹性加载装置、测试数据装置一套,测试软件一套,
多媒体软件光盘一个,随机工具一套,使用说明书及指导书1套。
三、实验内容:
1、观察滑动轴承的结构,测量其径向油膜压力分布和轴向油膜压力分布;
2、测定其摩擦特征曲线,特别低转速能进行演示,能观察并计算油膜厚度。
四、性能特点:
1、可进行全自动检测;
2、对性能参数变化曲线进行自动绘制;
3、有压力油膜分布曲线的虚拟仿真;
4、摩擦状态的观察;
5、径、轴向油膜压力分布和摩擦特征曲线的实测;
6、采用弹性加载系统,能有效减小主轴轴颈的变形;
7、采用轴承钢承载环,有效地阻止了轴瓦变形并提高了检测数据的真实性;
8、采用平衡套的平衡系统,保证了轴瓦的平衡,调整方便快捷,提高了检测精度。
五、检测控制系统及教学分析软件内容和特点:
1、检测控制系统以AVR系列单片机组为核心,配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯,以及电机控制等功能,该系统利用串口实现数据采集箱和电脑之间的信息通讯;
2、该实验台教学分析软件以AVR为开发平台,包括实验内容介绍、实验录像、参数可视化分析、实验结果分析等内容;
3、可以实时显示运动参数的实时变化曲线;
4、实验结果可以以文本形式保存,并可在网络上发送,便于网络化实验,使教师可在网上批改作业;

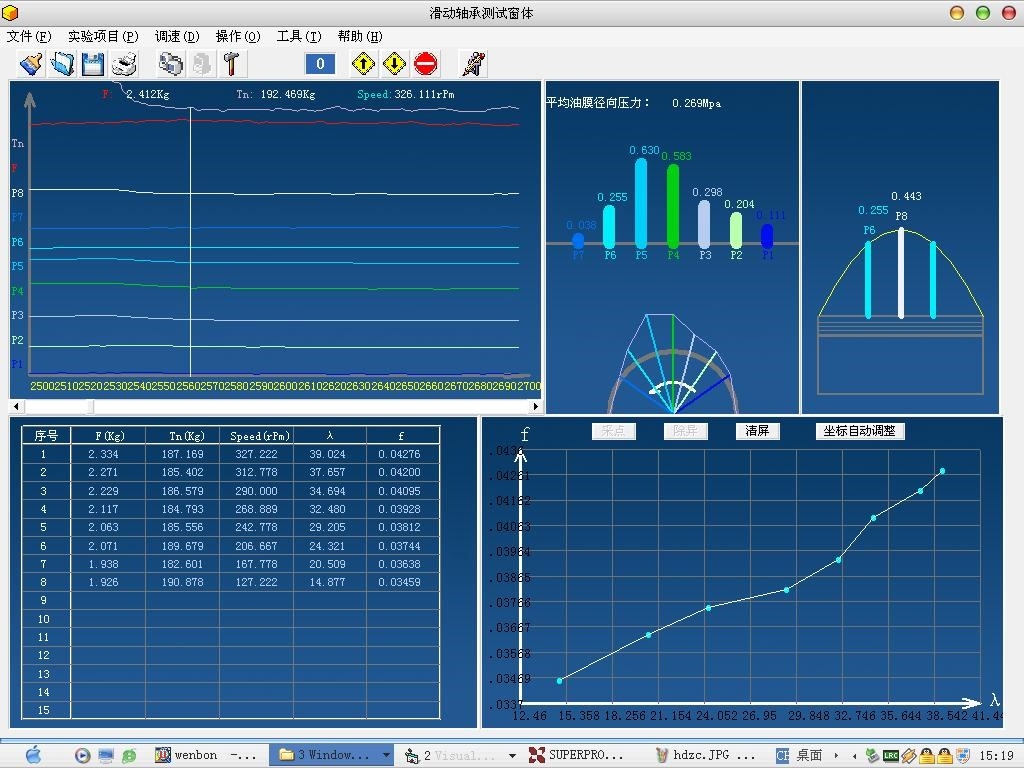

液体动压滑动轴承实验台
(软件页面)

六、造型及表面处理:
1、大气美观、实物感强、加工精细
2、金属外露件镀铬、其他表面防锈处理加喷塑
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
