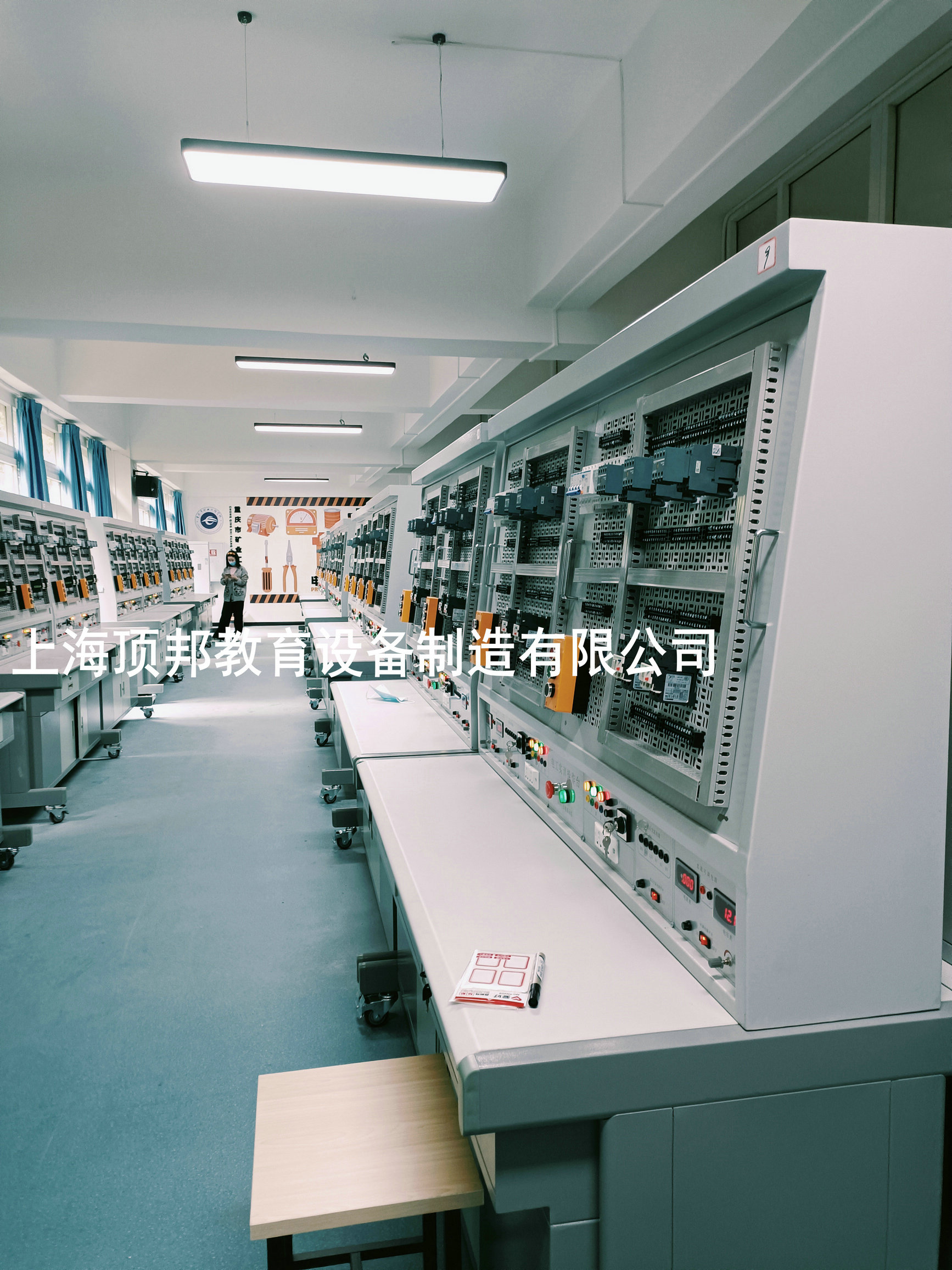

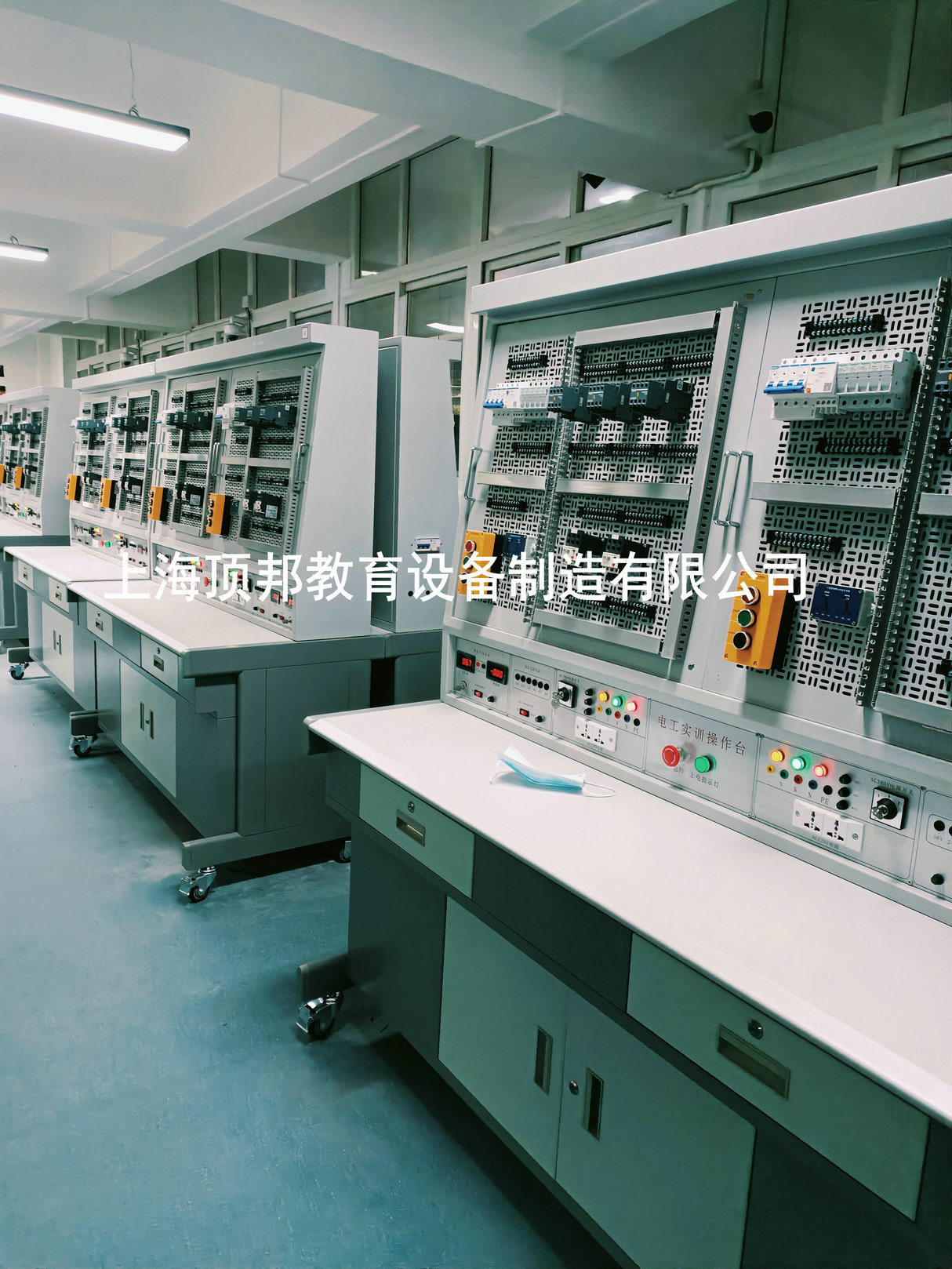

DB-990 电工实训台

电工实训台

/uploads/allimg/220328/1-22032Q25F4310.jpg

电工电子基础实操台

一、概述
 电工实训台采用国际常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电路分析、电力拖动等,符合初、中级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能
1.输入电压:三相四线制380V±10% 50Hz
2.工作环境:环境温度范围为-5~+40℃
3.装置容量:<1KVA
4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸:1700mm×700mm×1800mm
6.输出交流电源(两路):三相四线380V、单相220V,可调24V电压表指示,电源带有启动急停按钮。
三、实训器材
1.实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源。
2.每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。
3.每组提供一路恒流稳压电源,电压0-30V,电流2A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
4.热过载继电器(正泰、每个工位2个)触头可更换、熔断器(正泰、每个工位5个)、4p漏电保护器(每个工位1个)、辅助触头交流接触器(每个工位3个)、接线端子(根据每个板子的位置点位配置);线(黄、绿、红、蓝、黑0.75mm多股铜线各一批),长短根据线槽布置制作好,接头配针头或夹片。
5.三相异步电动机180W Y/△ 每个工位 1台 。
6.实训桌:铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。
7.线槽一批,根据模块定制安装至网板。
8. ★(一)配套电工技能实训仿真软件:1套(提供软件界面及软件功能截图)
针对自己公司提供的电工技术实验设备配套电工技能实训仿真软件,内容应包括电工基础、仪器仪表、常用工具、导线连接、照明电路、电机与变压器、低压电器、电机控制电路、机床电路、电工识图等实训单元,满足国家维修电工(中初级)鉴定考核的模块。应具有职业性、情境性、交互性、工艺性和智能性。
实训单元中应有多个典型的实训项目,每个实训单元根据实际情景能够进行场景展示、语音视频电路原理讲解、仿真实训操作、器件检测、接线实操、线路检查、故障排查、通电试车、考核并附有答案和操作提示。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,满足职业教育与技能实训。
(二)配套电子技能实训仿真教学软件:1套(提供软件界面及软件功能截图)
电子技术仿真实训,电子设备装接工的培训与仿真技能实训,是电子技能训练中心、电子技能仿真实训室主体虚拟仿真实训软件。软件应基于虚拟现实技术的计算机仿真模拟技术,突出训练学员的职业技能,突出学员的自我参与,电子技能训练项目,应适用于从事电子、仪器仪表、电气与自动化等专业实训课教师授课使用。
仿真软件应符合电子技能训练教学大纲,针对自己公司提供的电工电子技术实验设备开发的配套软件,内容应包括仪器仪表、导线加工、检修工具、焊接工艺、电子元器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训实训单元,应涵盖国家电子设备装接工(中初级)鉴定考核的全部主要模块。具有职业性、情境性、交互性、工艺性、智能性。
实训单元应具有多个典型的实训项目,每个项目又根据需要设有目的、电路、原理、布局、连线、仿真、排故、考核等训练任务。
上述两款仿真软件只各提供一套供教师上课使用即可,此部分在采购列表中没有列出,可理解为整套实训设备的辅助配套功能。
8. ★配套电工技术多媒体课件适应所有的教材,内容丰富并可随意调取。合理地运用多媒体课件教学系统,可以很大程度上减轻老师讲课的工作量。(包含以下内容):
第1章  直流电路与电路分析方法
第2章  电路的暂态分析
第3章  正弦交流电路
第4章  三相交流电路
第5章  供电与用电
第6章  变压器
第7章  电动机
第8章  电动机控制
第9章  电路的暂态分析
第10章  正弦交流电路
第11章  集成运算放大器
第12章  继电接触器控制系统
第13章  电子电路中的反馈
第14章  半导体器件
第15章  基本放大电路
第16章  直流稳压电源
第17章  电力电子技术
第18章  模拟量和数字量的转换
第19章  交通灯控制系统的设计
第20章  触发器和时序逻辑电路


四、实验项目
1.点动正转控制线路
2.直接启动控制线路
3.正转自锁控制线路
4.带过载保护的正转控制线路
5.连续与点动混合控制线路
6.接触器连锁正反转控制线路
7.按钮连锁正反转控制线路
8.双重连锁正反转控制线路
9.位置控制线路
10.自动往返控制线路
11.位置开关做自动停止正反转控制线路
12.带有点动的自动往返控制线路
13.顺序启动控制线路
14.时间控制的电气控制线路
15.星三角降压启动控制线路
16.电动机单向启动能耗制动控制线路
17.电动机单向启动反接制动控制线路

配置清单:

序号 名 称规 格 型 号单位数量备注
1实训台1500*700*8001
网板
700*800
2
2热继电器
2正泰
3熔断器
10
44P漏电保护4P10A1正泰
5接线端子12位2
6交流接触器
6正泰
7辅助触头
6正泰
8公共板
1
9可调直流电源
2
10数显电压表
2
11数显电流表
2
12线黄、绿、红、蓝、黑1
13开关盒
2
14线槽30*30MM 2米若干
15扎带
1
16线
10
17三相异步电动机380V 180W 交流电动机(Y-△)2
18空气开关2P+N2正泰
19
尖嘴钳2
20剥线钳2
21万用表2
22十字螺丝刀2
23一字螺丝刀2
241平线材红黑蓝各1
25电工仿真软件
1
26电子仿真软件
1
27电工技术课件
1
28培训实训指导书
1
