自控原理与计算机控制实验仪

自控原理与计算机控制实验仪
[名称]:自控原理与计算机控制实验仪
[规格型号]:DB-ATC
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

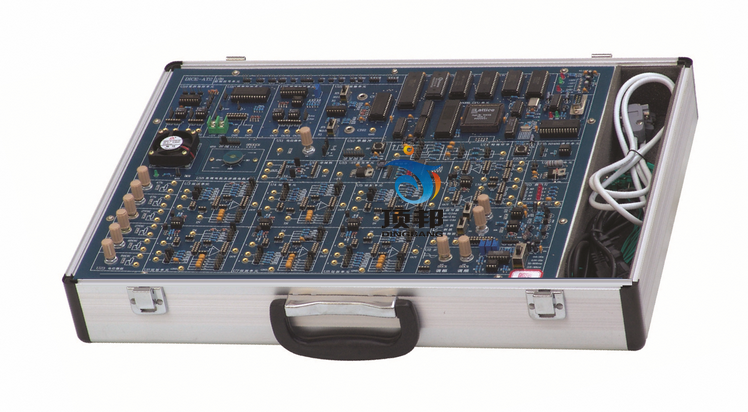

自控原理与计算机控制实验仪
自控原理与计算机控制实验仪是自动化、自动控制、电子技术、电气技术、精密仪器等专业教学中的基础课程。DB-ATC自控原理与计算机控制实验仪具有很强的开放性能、扩展性能;运算模拟单元的运放八个,每个运算模拟单元内都有实验所需的电阻、电容等元件,可以通过短路块和导线灵活方便的对实验单元电路的组合,可构造出各种型式和阶次的模拟环节和控制系统;从运算模拟单元独立出来的可变电阻器组单元档位连续,调节精度高,接线灵活多变,充分满足于自控原理实验教学的要求。
     系统提供集成操作软件,通过PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性,方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验,加上系统配置的直流电机、步进电机等控制对象,可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。
系统构成
(1)系统由各单元电路、8088CPU控制单元和PC机进行通讯的串口构成;
(2)信号源发生单元电路:正弦波、方波、斜波及抛物波,信号周期在2毫秒至30秒之间可调;
(3)采样保恃器及单稳单元电路;
(4)运算模拟单元电路;
(5)非线性单元电路;
(6)状态指示灯单元;
(7)D/A0832数/模转换单元电路;
(8)A/D0809模/数转换单元电路;
(9)单节拍脉冲发生单元;
(10)电位器单元;
(11)-5V电源发生单元;
(12)驱动单元;
(13)电机单元;
(14)直流电机、步进电机模块单元;
(15)信号测量单元: 采用PC软件实现双踪示波器、频率特性分析等功能。
(16)特殊运算环节单元;
(17)可变电阻器组单元;
(18)微型温度控制单元;
电源参数
1、输入电压:220V ±10%
2、输出电压/电流:+5V/2A,+l2V/0.2A,-l2V/0.2A
实验项目
(一)自动控制原理 实验项目
1、典型环节的模拟研究
2、典型系统瞬态响应和稳定性
3、系统校正
4、控制系统的频率特性
5、典型非线性环节
6、非线性系统(一)
7、非线性系统(二)
8、采样系统分析
9、采样控制系统的校正
10、态反馈(极点配置)
(二)计算机控制技术
1、A/D,D/A转换
2、采样保持器
3、数字滤波
4、积分分离式PID控制
5、最小拍有纹波系统实验
6、最小拍无纹波系统实验
7、大林算法控制
8、非线性控制
9、解耦控制
10、综合控制实验
(三)控制系统应用
1.直流电机闭环调速实验
2.温度闭环控制实验
3.步进电机调速实验
实验室每人每套配置方案(二人为一组,一组用一张实验桌)
1、DB-ACT  必配 1台
2、计算机  自配 1台
3、示波器  自配 1台
4、万用表  自配 1只
5、实验桌  自配 1张
6、实验椅  自配 2把
