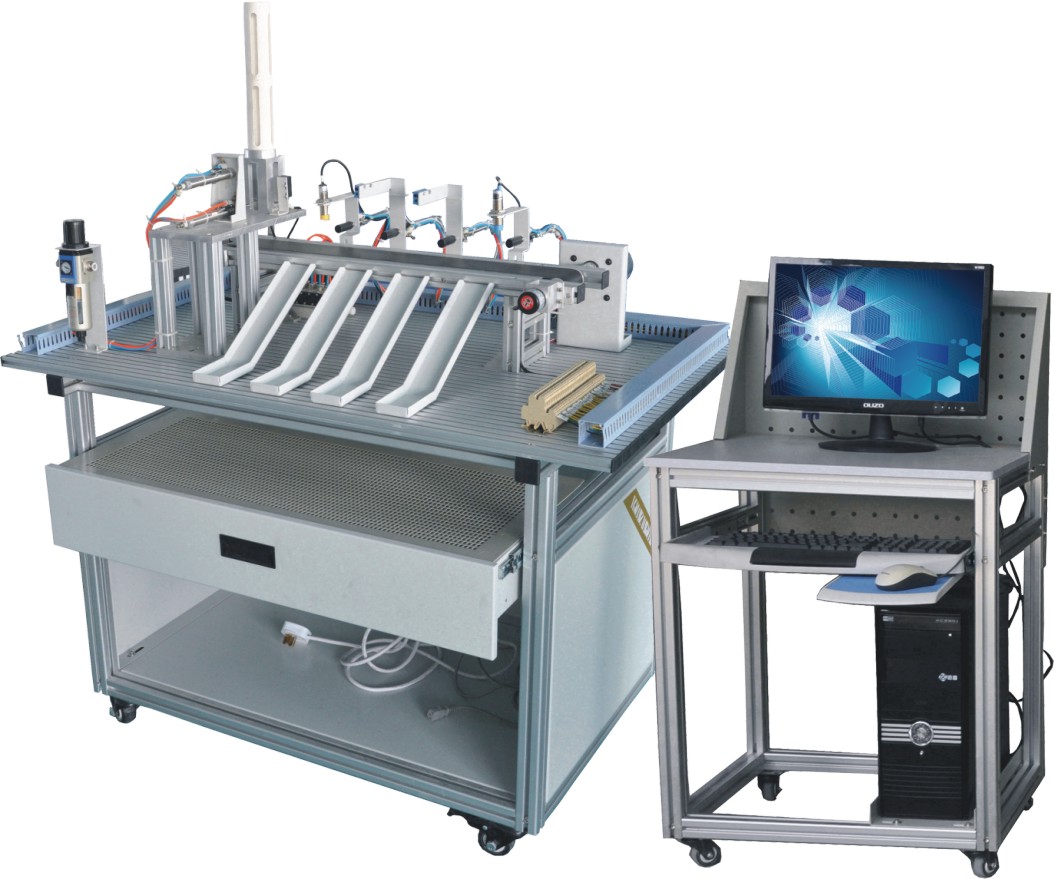

DBGJ-82D 材料分拣实训装置

物料分拣实训装置

一、概 述
 材料分拣实训装置是针对机电一体化教学的要求而研发的,它涵盖了PLC、气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容,是实际工业现场生产设备的微缩装置。基于多种传感器的检测及旋转编码器的精确定位,实现对不同材质、不同颜色物体的分拣。装置采用全开放式布局且具有设故排故单元,可充分锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》、《可编程控制技术》等课程开设实训课。
二、特点
1. 材料分拣装置由底板、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和汽缸组成;物料传送部分由电机和同步传送带组成。
   2.电气控制由三相交流电机及减速器、电磁阀、气缸、旋转编码盘、旋转电磁铁、光电传感器、颜色传感器、电容式传感器、电感式传感器、磁性传感器等组成。
   3.通过传感器信号采集,对交流电机、电磁阀、旋转电磁铁进行较复杂的开关量控制、位置控制、时序逻辑控制,实现对传送带上的物料进行定位、辨识、分类。
三、技术参数
1. 输入电源:三相四线~380V±10%  50Hz
2. 气源:0.2Mpa~0.55Mpa
3. 工作环境:温度-10℃~+40℃ 相对湿度≤85%(25℃)海拔<4000m
4. 装置容量:<0.5kVA
5. 外形尺寸:1000mm×640mm×1200mm
四、装置组成
1. 气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成。
2. 物料传送部分由三相交流电机及减速器和同步传送带组成。
3. 传感器部分由颜色传感器、电容式传感器、光电传感器、电感式传感器等器件。
4. 位控部分由旋转编码器、三相交流电机及减速器组成。
五、实训项目
1. 三向交流电机正反转控制
2. 物料分拣系统的调试
3. 气动控制技术应用
4. 传感器技术应用
5. 电磁铁技术应用
6. 分拣出金属与非金属
7. 分拣出黑色与白色块
8. 分拣铁质工件到任一料槽
9. 分拣铝质工件到任一料槽
10. 分拣金属工件到任一料槽
11. 分拣非金属工件到任一料槽
12. 故障检测与维修
六 、配置清单

序号    名称 型号或者说明 数量 单位
1 实训平台(底板) 铁质材料 1
2 电磁阀 SMC 24V 6
3 气缸 SMC 6
4 磁性开关   12
5 光电传感器   1
6 电容式传感器   1
7 色感传感器   1
8 电感式传感器   1
9 减速器   1
10 物料模块   1
11 三相异步电机   1
12 平台配套部件   1
13 安全插线 叠插式安全护套线,长50CM 20
14 料管   1
15 供料座   1
16 皮带线   1
17 料仓   4
18 调压阀   1
19 阀板座   1
20 气管接头   14
21 快速调节阀   12
22 气管   5
23 接线端子   30
24 安装导轨   1
25 使用说明书 实验指导书 1
26 PLC控制系统 西门子s7-200 SMART 1
27 实训导线 护套线 1
